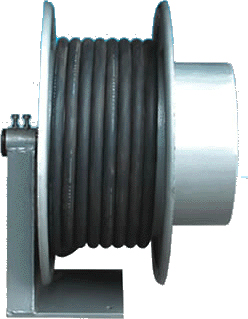

 产品名称：T1T弹簧式电缆卷筒
是引进国际通用的发条式卷缆器技术，以蜗卷弹簧为动力，利用弹簧的储能自动卷取电缆的机械装置。具有供电简单，操作安全可靠，电缆受力适中等特点。有便于维修的T1T型和结构紧凑、外型美观的T2T型。
由机座，链条传动装置和卷筒组成，适用于起重电磁铁，门吊、塔吊、桥式起重机等移动电气设备。
结构特点：1、弹簧机座和卷筒分体设计使卷筒转动更平稳，安装、调试及维护更方便。
2、采用链条传动，增加了产品的可塑性，可根据用户的使用要求配置弹簧规格和链传动比，使电缆受力适宜。 |
| 工作原理： |
| 用电设备移动时，拉动卷筒放缆，此时平面蜗卷弹簧卷绕在芯轴上，弹簧储存能量，当用电设备返回时，在弹簧力的作用下，卷筒反向旋转，同步收卷电缆。 |
| 结构特点： |
1、以平面蜗卷弹簧为动力，无需电耗，工作安全可靠。
2、采用集电滑环一碳刷架结构传递电能，供电连续平稳。
3、设置了可逆转机构，避免卷筒逆转而折断弹簧。
4、结构简单，安装、调试、维护方便。 |
| 产品型号说明 |
|
| 外形及安装尺寸 |
|
| |
参数型号 |
外形尺寸 |
安装尺寸 |
重量(㎏) |
A |
B |
C |
D1 |
D2 |
W |
H |
b |
l |
d |
T1T-15·4/150A |
702 |
313 |
260 |
500 |
700 |
244 |
850 |
260 |
200 |
φ14 |
130 |
T1T20·4/150A |
T1T-25·4/150A |
150 |
T1T-30·4/150A |
T1T-40·4/150A |
866 |
477 |
500 |
900 |
244 |
950 |
424 |
T1T-50·4/150A |
784 |
395 |
600 |
1500 |
55 |
1500 |
342 |
180 |
T1T-65·4/100A |
|
| |
 T2T型弹簧式电缆卷筒特点是将弹簧机座、卷筒合为一体，具有结构紧凑、体积小、重量轻、安装方便等优点，广泛应用于电动抓斗、电动平车、中小型起重电磁铁等移动电气设备。 |

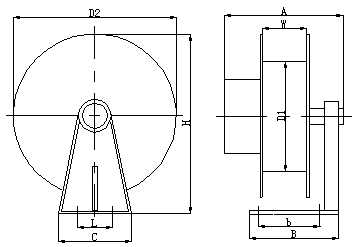

| 外形及安装尺寸 |
|
| |
参数型号 |
外形尺寸 |
安装尺寸 |
重量(㎏) |
A |
B |
C |
D1 |
D2 |
W |
H |
b |
L |
d |
T2T-15·4/100A |
410 |
260 |
240 |
400 |
610 |
250 |
720 |
230 |
210 |
Ф13 |
85 |
T2T-20·4/100A |
T2T-25·4/100A |
T2T-30·4/100A |
T2T-35·4/100A |
T21T-15·4/50A |
380 |
200 |
200 |
340 |
490 |
180 |
540 |
170 |
170 |
Ф11 |
40 |
T21T-20·4/50A |
42 |
T21T-25·4/50A |
T22T-15·N/20A |
280 |
160 |
120 |
230 |
350 |
120 |
440 |
130 |
90 |
Ф9 |
11 |
|
| |
| T1T-T2T系列电缆卷筒部分技术参数 |
参数型号 |
单个滑环承载电流A |
卷绕电缆最大直径㎜ |
卷绕电缆最大长度m |
最大电缆芯数 |
垂直 |
水平 |
垂直 |
水平 |
T1T系列 |
150 |
Φ31 |
Φ39 |
40 |
65 |
24 |
T2T系列 |
100 |
Φ25 |
Φ20 |
30 |
40 |
12 |
Φ25 |
20 |
30 |
T21T系列 |
50 |
Φ20 |
Φ20 |
20 |
30 |
12 |
T22T系列 |
20 |
Φ15 |
Φ15 |
15 |
15 |
8 |
|
