永磁吸盘 |
|
|
| 产品名称：永磁吸盘 |

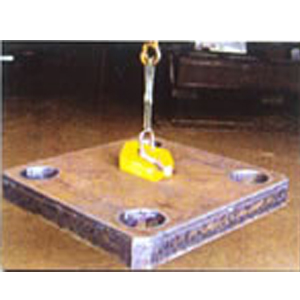

| YX系列永磁起重吸盘主要在吊装过程中用于吸持板块状或圆柱型导磁性材料工件，具有结构轻巧、操作方便、吸持力强、安全可靠等特点，有利于提高劳动效率。因此在工厂、码头、仓库和交通运输行业中已被广泛作为吊装工具进行使用。 |
| 工作原理： |

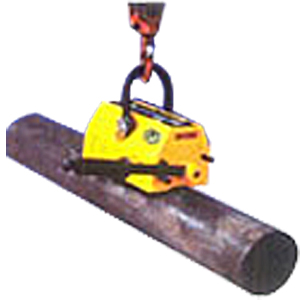

| YX系列永磁起重吸盘采用钕铁硼高能永久磁性材料，在磁路中产生很强的吸持力，其借助手柄转动极芯轴使起重器处于工作或关闭状态，无需外界供电。当起重器处于工作状态时，起重器底部的吸持面构成一对纵向磁极，将导磁性材料的工件牢固地吸持，吸持面上还有V字槽，因此既可吸持板块状工件，又可吸持圆柱形工件。 |
| 型号说明： |
|
| |
|

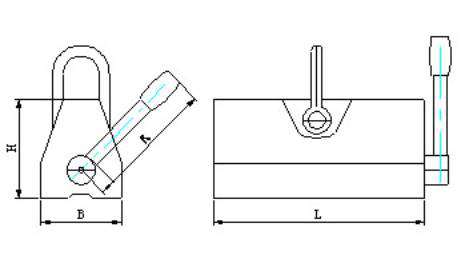

| 外形及安装尺寸： |
型 号 |
自重(Kg) |
L |
B |
H |
R |
YX1-1 |
3 |
90 |
63 |
68 |
145 |
YX1-4 |
11 |
160 |
95 |
180 |
160 |
YX1-6 |
22 |
220 |
115 |
125 |
230 |
YX1-10 |
40 |
160 |
145 |
145 |
280 |
YX1-15 |
48 |
310 |
145 |
145 |
280 |
YX1-20 |
60 |
340 |
160 |
165 |
410 |
YX1-30 |
90 |
420 |
185 |
185 |
510 |
|
| 技术参数1（吸盘的性能）： |
项 目 |
YX1-1 |
YX1-4 |
YX1-6 |
YX1-10 |
YX1-15 |
YX1-20 |
YX1-30 |
手柄操纵纵力≤(Kg) |
8 |
8 |
8 |
8 |
8 |
12 |
12 |
剩磁力≤(Kg) |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
拉脱力≤(Kg) |
250 |
1200 |
1800 |
3000 |
4500 |
5000 |
7500 |
|
| 技术参数2（材质与吸磁力的关系）： |
|
| 技术参数3（表面粗糙度与吸磁力的关系） |
|
| |
