电动式电缆卷筒 |
 产品名称：电动式电缆卷筒
T1D型恒张力电缆卷筒主要用于移动式电气设备自动收放电缆，保证安全生产，延长电缆使用寿命。
T1D型电缆卷筒结构简单，性能可靠、安装使用方便，主要适用于门吊、塔吊、桥式起重机等移动设备的大、小车。 |
| T1D型电缆卷筒使用情况有两种： |
1、电源在移动设备行走的端部，当卷筒卷缆时，卷筒电机通电，经传动系统驱动卷筒卷缆，放缆时，移动设备行走，电缆牵引卷筒反方向转动而放缆，此时，卷筒电机停止工作，打滑机构打滑。
2、电源在移动设备移动行程的中部，卷缆时卷筒电机带动传动系统驱动卷筒卷缆，当移动设备行走超过电源位置时，电缆牵引卷筒反方向转动而放缆，此时卷筒电机照常工作，而打滑机构加速打滑。
|
| 结构特点： |
1、张力恒定，电缆张力调节范围大，用户根据需要调节好张力后张力恒定。
2、同步性能好，由于电缆卷筒具有良好的打滑性能，所以卷筒卷取速度与移动设备运行速度同步。
3、自锁性能佳，电缆卷筒的电机断电时，为了使缠绕在筒上的电缆不滑落，本机设置具有自锁性能的蜗轮付装置。 |

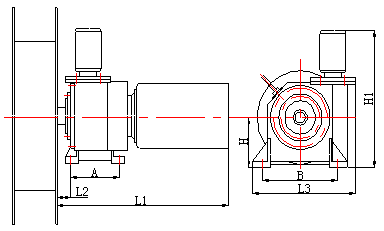

| 外形及安装尺寸 |
|
| |
尺寸型号 |
T1D-Ⅰ |
T1D-Ⅱ |
T1D-Ⅲ |
T1D-Ⅳ |
T1D-Ⅴ |
A |
80 |
210 |
220 |
233 |
250 |
B |
200 |
175 |
270 |
330 |
445 |
H |
97 |
145 |
160 |
185 |
200 |
H1 |
257 |
505 |
530 |
548 |
715 |
L1 |
242 |
602 |
665 |
750 |
820 |
L2 |
76 |
50 |
54 |
75 |
110 |
L3 |
440 |
276 |
355 |
425 |
530 |
|
| |
| 技术参数表 |
型号 |
适用电缆(mm2) |
卷取速度
(m/min) |
卷取力矩
(NM) |
卷取距离(m) |
主机重量
(Kg) |
截面积 |
外径 |
水平 |
垂直 |
T1D-Ⅰ |
4-6 |
Φ21 |
≤60 |
≤30 |
±70 |
40 |
55 |
T1D-Ⅱ |
≤25 |
Φ36 |
≤40 |
≤90 |
±100 |
60 |
88 |
T1D-Ⅲ |
≤35 |
Φ39 |
≤45 |
≤180 |
±150 |
80 |
120 |
T1D-Ⅳ |
≤50 |
Φ46 |
≤45 |
≤350 |
±150 |
100 |
225 |
T1D-Ⅴ |
≤70 |
Φ51 |
≤45 |
≤460 |
±150 |
120 |
245 |
|
注：若选用比上表中更大的电缆卷筒，请选用我厂生产的T1C磁滞式电缆卷筒。 |
