磁滞式电缆卷筒 |

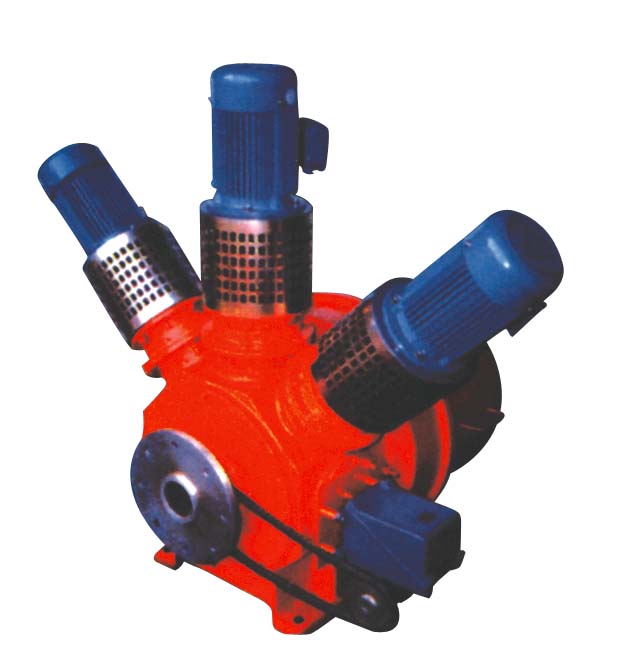

 产品名称：磁滞式电缆卷筒
产品介绍：磁滞式电缆卷筒为本公司消化吸收德国AEPG公司技术，专门为港口起重设备设计的，本产品与常用的配备式(重锤式）、力矩马达式、磨擦片式电缆卷筒相比，具有近似恒力矩驱动，电机单向运转能堵转且力矩可调，并有自制动功能，体积小，机构简单，易于维护。无需安装制动器，安全可靠，是理想的电缆卷绕装置。本产品可广泛用于港口门座起重机、集装箱桥吊、轮胎吊、龙门吊、装船机、卸船机、塔吊等移动式起重设备及其它类似工况的重型机械设备。 |

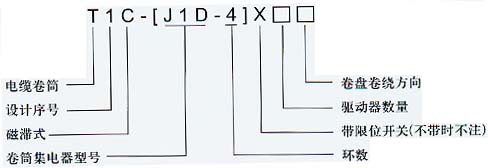

| 产品型号说明 |
|
| 使用条件 |
1、海拔高度不超过2000M
2、环境温度-30°-- +45°
3、允许在淋雨、溅雨条件下和有尘埃的场所工作。 |
| 主要技术参数 |
1、额定工作电压：380V，6KV，10KV。
2、额定电流：I型滑环400A，Ⅲ型滑环10A，Ⅳ型滑环100A，Ⅴ型滑环800A。
3、输出力矩调整范围：130-300NM（以单个驱动器计）。 |

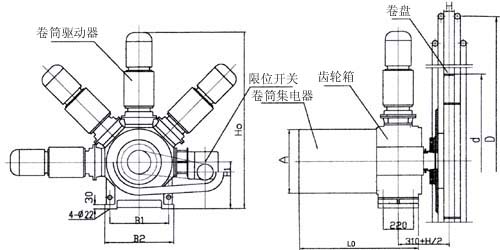

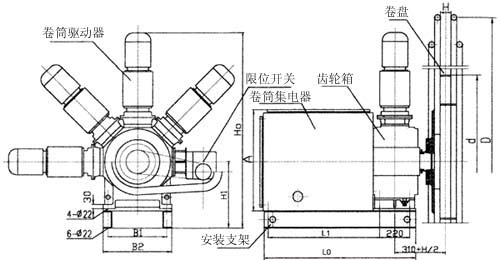

| 外形及安装尺寸 |
|
|
|
| |
电缆卷筒 |
LO |
HO |
H1 |
B1 |
B2 |
A |
L1 |
安装支架 |
集电器型号 |
动力用 |
380V |
775 |
1205 |
325 |
420 |
480 |
596 |
- |
不用 |
J1D |
380V |
1062 |
1346 |
461 |
636 |
682 |
802 |
730 |
用 |
J3D |
10KV |
1343 |
1346 |
466 |
698 |
745 |
880 |
1000 |
用 |
J2D |
控制用 |
14环 |
775 |
1205 |
325 |
420 |
480 |
460 |
- |
不用 |
J1K |
24环 |
895 |
- |
不用 |
J2K |
37环 |
1110 |
1346 |
466 |
715 |
730 |
用 |
J3K |
48环 |
1250 |
1000 |
用 |
J4K |
|
| |
 当电缆及卷盘产生和力矩大于T1C电缆卷筒五个驱动器产生的力矩时，采用我司生产的T2C型电缆卷筒。 |
| 订货参数 |
项 目 |
动力电缆卷筒 |
控制电缆卷筒 |
| 型号 |
|
|
| 卷筒类型（电压等级） |
|
|
| 电缆型号 |
|
|
| 电缆截面尺寸 |
|
|
| 电缆单位重量(kg/m) |
|
|
| 电缆长度(m) |
|
|
| 卷盘尺寸（内径/外径） |
|
|
| 卷盘开距尺寸 |
|
|
| 卷盘旋向 |
|
|
| 驱动头数 |
|
|
| 卷盘中心到地面高度(m) |
|
|
| 集电器型号 |
□J1D□ J2D□ J3D |
□J1K□J2K□J3K□J4K |
| 环数 |
|
|
| 载流量（滑环） |
|
|
| 工作状态 |
|
|
| 是否带限位开关 |
|
|
| 导缆架 |
通用导缆架长度 |
|
|
| 摆动式导缆架 |
|
|
|
