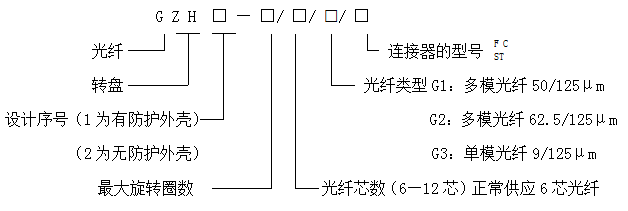

a) 海拔不超过1000m。
b) 环境温度-5 - +40℃。1型允许户外工作，防护等级IP54。2型防护等级IP23，若要户外工作由用户自行解决防护问题。有加热器的光纤转盘允许工作在环境温度-20 - +40℃（-5℃以下应加热）。
c) 无爆炸性危险，无腐蚀性气体的场所。

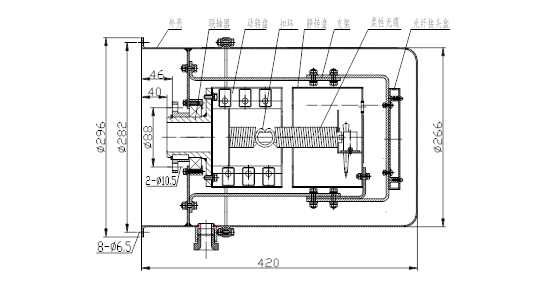

图1：GZH1-40/6/G2/ST型最大旋转圈数；40圈6芯光纤通信转盘外形及安装尺寸图

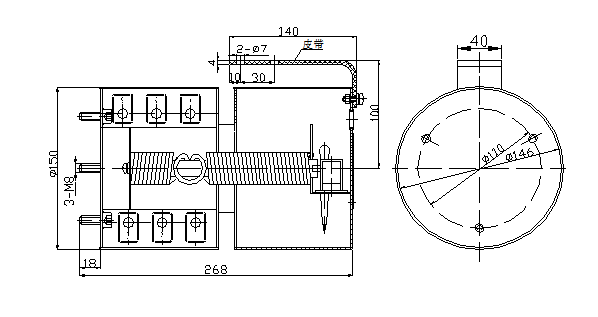

图2：GZH2-50/6/G2/ST型最大旋转圈数：50圈的6芯光纤通信转盘外形及安装尺寸图

a)光纤芯数:6-12芯；正常生产6芯规格。
b)光纤类型:多模光纤50/125μm、62.5/125μm、单模光纤9/125μm正常生产
62.5/125μm规格。
c)光纤联接器型号: ST、FC/PC 正常生产ST型号。
d)旋转方向：双向可逆。
e)每分钟最大转速:40转/分。
f)最大旋转圈数:40圈；根据用户需要也可为用户生产最大旋转圈数至60圈的转盘。
g)防护等级：设计序号1：IP54；设计序号2：IP23。

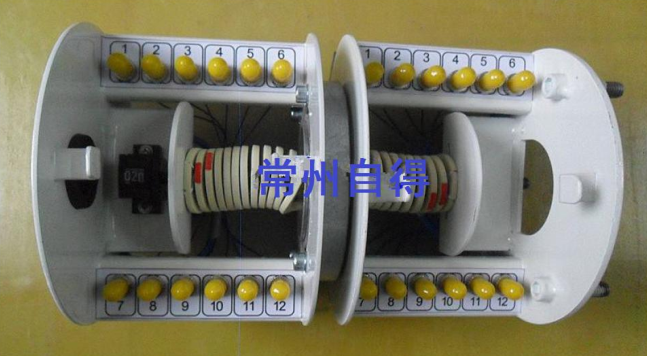

   CZH1型光纤通信转盘构造如图1所示，外壳内的转盘是由两个相同的转盘连接在一起构成的。其中右边的用皮带固定在外壳壳体上。左边的与联轴器相连，两个转盘内有一柔性光缆绕轴转动。柔性光缆有一扣环，这个扣环表明柔性光缆转动到转盘的左右位置。设联轴器顺时针转动时扣环从左向右转动，联轴器反时针转动时扣环将从右向左方向移动。这个向左或右移动时联轴器所转动的圈数就是光纤通信转盘的工作圈数，即允许电缆卷筒上卷盘可以卷缆的工作圈数。由于光纤通信转盘的结构是不能无限制地转动，因此用户应特别注意不要让光纤通信转盘超出最大旋转圈数工作，否则就会造成较贵重的柔性光缆损坏。GZH2型光纤转盘构造如图2所示，其与图1差别只是没有外壳，GZH2型其它构造同于GZH1型用户参照GZH1型结构即可。GZH2型要求用户自己另加外壳才能工作。请用户选用GZH2型时注意。

   CZH□型光纤通信转盘安装时，应在无烟无尘，环境温度10℃以上的环境中进行。光纤通信转盘安装尺寸与连接方式图1、图2已表达清楚。无论用户单独购买该转盘还是与电缆卷筒一同购买此种光纤通信转盘，制造厂在出厂时光纤通信转盘都是独立包装而没有和整机组装在一起，原因是防止光纤通信转盘因超转数工作而损坏。只有在能防止光纤通信转盘超转数的情况下（如电缆卷筒上的光缆或光纤与电缆合一的电缆完全安装到位，可以试运行时）,才可以让光纤通信转盘安到主机上，进行试运转。同时应进行以下调试工作。
1、电缆卷筒上卷盘电缆必须从满卷的位置安装光纤通信转盘。
2、打开光纤通信转盘后面的外壳露出内转盘。
3、确定电缆卷筒卷盘旋转方向和光纤通信转盘柔性光缆扣环开始移动方向是否一致。一致的概念是：卷盘从满卷向空盘运行总圈数，在光纤通信转盘中柔性光缆扣环从有红线标识的一端移动到另一端有红线标识的圈数范围内。不一致时用下面方法调整：请手动转动无皮带的转盘，使扣环从距端面有三圈备用环为起始点的红线标识开始，转动到另一端同样保持扣环距这一端面有三圈备用环的红线标识为终点，就可以从这个状态下安装光纤通信转盘。如果集电系统是我公司产品则安装时将联轴器上二孔对准凸出的圆销插入，保持轴端的间隙为2-5毫米就可固定φ282上的8颗法兰螺钉。
4、再一次核实大车与光纤通信转盘转动方向是否正确（可以试开大车,使大车运行一小段距离,观察扣环移动方向确定）。
5、反复几次使大车从起点到终点运行，使柔性光缆扣环移动在允许的位置（见本章第3条）上。如果工作在不足最大允许旋转圈数时允许一端或二端保留均未达到红线标识的情况。
6、做好光纤的联接工作，由于采用ST端子相连请注意ST端子入和出的标号应一致。而且电缆卷筒端光纤应接转动部分转盘上的ST 端子。设备上光纤应接固定转盘端ST端子。
7、外接的光纤线直径不宜超过3.2mm，且连接不能折断和折裂。

1、由于光纤通信转盘使用的柔性光缆在运动中有一个柔性恢复时间，使用中应严 格保证转盘转速在40转/分以内，否则将产生柔性光缆被拉伸而损坏。
2、GZH□型光纤通信转盘使用中应注意寒冷环境温度对柔性光缆的影响。如果环境温度低于-5℃时应采取措施给壳内加温至-5℃以上温度，但不能使壳内温度大于40℃。
3、保持光纤通信转盘壳内卫生，防止灰尘进入ST端子连接处以保证光路畅通。
4、半年检修一次转动部分，应保持转动部分轻松灵活。
五、随机文件
1、产品合格证一份；
2、使用说明书一份；
3、随机带ST端子插头数量为：芯数×2个。如6芯插头ST插头为12个。
