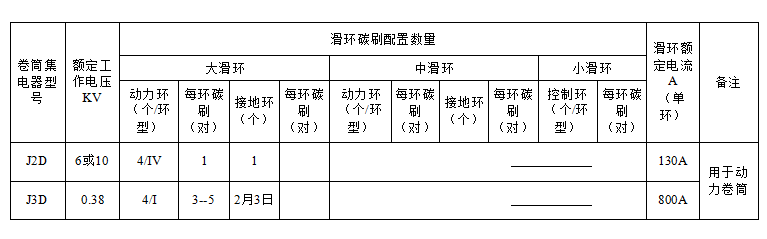

说明：不带限位开关时，字母X不标出。电机代号由卷筒生产厂家填写。

注1：集电器代号用“J”表示。
注2：设计序号：
—低压动力用卷筒集电器（阿拉伯数字单数表示）
—高压动力用卷筒集电器（阿拉伯数字双数表示）
注3：特征代号由汉语拼音第一个字母表示。D表示动力用卷筒集电器。

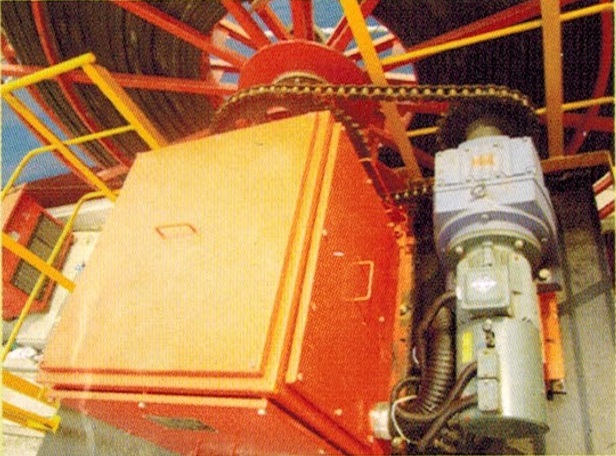

1.该系统由以下几个部分构成
a.电缆卷盘：其外形尺寸根据电缆规格和行走距离而定
b.集电器箱部分
c.减速箱及带制动器的变频电机
d.电控系统：户外型电控箱，采用安川变频器，箱内主要电气元件为施耐德品牌。
e.导缆架
2.系统原理及系统功能
T1P变频驱动式电缆卷筒，采用了带转速反馈的转矩控制方式，变频器内部的软件经先进的算法精确的计算电机输出转矩，实现了电缆上的恒张力。同时系统也提供了多项保护，极大的提高了系统的安全性和可靠性。
系统提供如下的功能
a.电缆上的恒张力控制。
b.通过操作主令来控制系统的运行和停止。
c.系统有”运行反馈”信号到司机室，方便司机在操作中监控本系统的工作状态。
d.系统电缆空盘保护。

3.系统I/O
a.输入：要使本系统能正常可靠的运行，需提供一路信号到本系统（要求是干触点）：大车运行信号。
b.输出：本系统输出一路系统运行信号到司机室，方便司机的操作和监控（干触点输出）。

1.在安装过程中，手动卷缆时务必手动将电机制动器打开，否则会严重损坏变频电机和减速箱。
2.保持卷筒电机内部制动器的清洁，污物和黏稠性物质的进入会严重影响变频电缆卷筒的使用性能。
